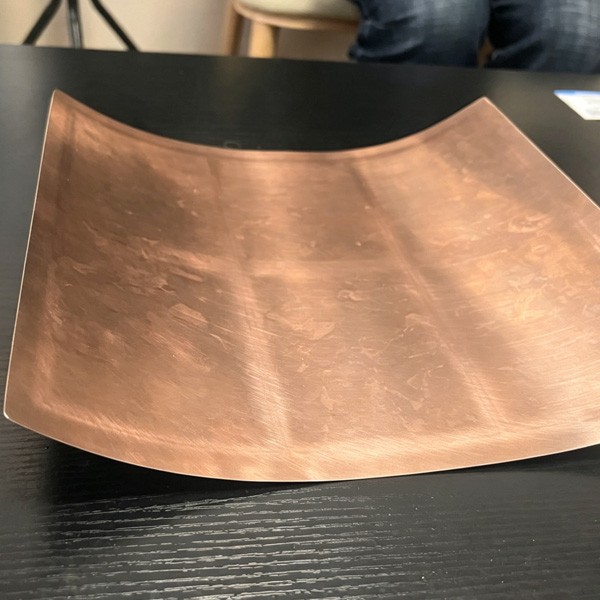

YASHIDA磨床廠家碰到的客戶很多，遇到的工件也很多，其中有不少比較特殊且加工難度較高的工件。比如上次客戶讓我們打樣的銅片。本文就分享平面磨床加工銅片的一些事項，供大家參考。

一、平面磨床加工銅片的砂輪選擇要點

在平面磨床上磨削銅片時，砂輪的選擇直接決定了加工效果。以下從磨料、粒度、硬度、結合劑四個方面為您詳細分析。

磨料的選擇是關鍵。銅材屬于有色金屬，硬度較低但黏附性強，不宜使用普通的剛玉類砂輪。白剛玉砂輪棱角鋒利、自銳性好，磨削時不易堵塞，是加工銅片的常用選擇。綠碳化硅砂輪硬度高、脆性大，切削能力強，適合對銅片進行粗磨或對表面光潔度要求較高的場合。對于純銅或含銅量高的軟銅片，建議優先選用綠碳化硅或黑碳化硅砂輪，能有效減少銅屑黏附。

粒度方面，粗磨銅片時可選用46目至60目的砂輪，以獲得較高的去除率。精磨或要求表面粗糙度較低的銅片，則應選擇80目至120目的細粒度砂輪。需要注意的是，粒度過細容易導致砂輪氣孔堵塞，產生磨削熱，反而影響表面質量。

砂輪硬度要適中。銅片磨削適合選用中軟硬度的砂輪，如H、J、K級。偏軟的砂輪在磨粒變鈍后容易脫落，露出新的鋒利磨粒，從而保持切削能力，減少堵塞。如果砂輪過硬，鈍化的磨粒不易脫落，磨削阻力增大，容易造成銅片表面燒傷或變形。

結合劑推薦選用陶瓷結合劑或樹脂結合劑。陶瓷結合劑砂輪耐熱性好、形狀保持能力強，適合平面磨床連續加工。樹脂結合劑砂輪彈性好、自銳性優良，能獲得更光滑的表面，特別適合銅片的精磨工序。建議銅片加工時選擇組織較疏松的砂輪，以利于排屑和散熱，防止銅屑堵塞砂輪氣孔。

二、平面磨床加工銅片的操作技巧

選對了砂輪，還需要配合正確的操作手法，才能高效穩定地完成銅片磨削。

首先，磨削前必須保證銅片工件固定牢固。銅片較薄時容易因磁力不足或裝夾不牢而發生位移，建議使用精密平口鉗或電磁吸盤并配合擋塊。對于極薄的銅片，可在工件下方墊一張平整的紙或塑料薄膜，增強吸附效果。

磨削液的使用不能忽視。銅片磨削時產生的熱量較多，必須充分澆注磨削液。推薦使用乳化液或合成切削液，既能冷卻又能起到潤滑和清洗作用，防止銅屑黏附在砂輪表面。磨削過程中要保持磨削液流量充足，直接對準磨削區域，避免干磨引發工件變色或尺寸偏差。

進給量要嚴格控制。銅片延展性好但剛性不足，大切深會導致工件彎曲或邊緣翻卷。粗磨時每次進給深度不宜超過0.01至0.02毫米，精磨時控制在0.003至0.005毫米。工作臺移動速度應適中，過快會使表面粗糙，過慢則容易產生磨削熱。

砂輪的修整頻率要高于磨削鋼材。由于銅屑容易堵塞砂輪，建議每加工幾個工件后就用金剛石修整筆對砂輪進行修整，恢復其鋒利度和形狀精度。修整時吃刀量要小，修整完畢后再進行光磨，以消除修整痕跡。

操作中還需留意觀察火花和工件溫度。正常的銅片磨削火花較為細密，如果出現大量粗大火花或工件表面變黑、冒煙，說明砂輪已鈍或進給量過大，應立即停止并檢查。可用手背輕觸工件表面，若感到明顯燙手，則應減少進給或加大磨削液流量。

三、常見問題及應對建議

如果在平面磨床加工銅片時遇到表面出現劃痕，通常是因為砂輪上的脫落磨?；蜚~屑未及時沖走。此時應加大磨削液沖洗壓力，并檢查磨削液過濾系統是否有效。

工件出現毛刺或邊緣翻起，說明砂輪已不夠鋒利或進給量偏大?？尚拚拜喓笤偌庸?，并適當減小最終進給量，或增加一次無進給光磨行程。

銅片磨削后尺寸超差，往往與工件裝夾力釋放或熱變形有關。建議在精磨前先進行多次粗磨并充分冷卻，待工件溫度穩定后再完成精磨。每次翻轉銅片時也要重新校平。

平面磨床加工銅片要想獲得理想的加工效果，關鍵在于砂輪與操作的合理搭配。且盡量不要用手搖磨，自動全自動的最好。如YASHIDA磨床的AHD系列的全自動磨床就不錯，核心配件采用進口的，精度全磁盤控制在0.005mm內，光潔度也高。遇到這種特殊工件也不要擔心，好的磨床和好的技術會讓你事半功倍。
