做沖壓模具的都知道如果用平面磨床對沖壓模具磨削的話，那對磨床的平面度、平行度、表面粗糙度以及尺寸精度都有極為嚴苛的要求。我將在這篇文章中介紹沖壓模具對平面磨床的要求，并簡單介紹其磨削方案，供大家參考。

一、沖壓模具加工對平面磨床的核心要求

沖壓模具通常由凸模、凹模、固定板、卸料板、墊板等精密零件組成。這些零件需要經過平面磨床進行平面、臺階、斜面或成型面的磨削。為了達到沖壓模具的設計標準，平面磨床必須滿足以下幾方面要求。

1. 高精度與穩定性

沖壓模具的配合間隙往往只有0.01-0.03mm，甚至更小，這對磨削后的零件尺寸精度和形位公差提出了極高要求。平面磨床應具備以下精度指標：

主軸回轉精度：主軸徑向和軸向跳動應≤0.001mm，以保證磨削表面無振紋。

工作臺平面度：工作臺自身的平面度應在0.002mm/100mm以內，確保磨削大型模板時整體平面度達標。

上下進給分辨率：磨頭垂直進給的最小進給量應達到0.001mm，便于精磨時控制微米級余量。

重復定位精度：機床各軸長期工作后的重復定位精度需穩定在0.002mm以內。

此外，床身結構應具有良好的熱穩定性，避免長時間磨削產生熱變形影響精度。采用優質鑄鐵或礦物鑄件床身，并配備溫度補償功能的磨床更受模具行業青睞。

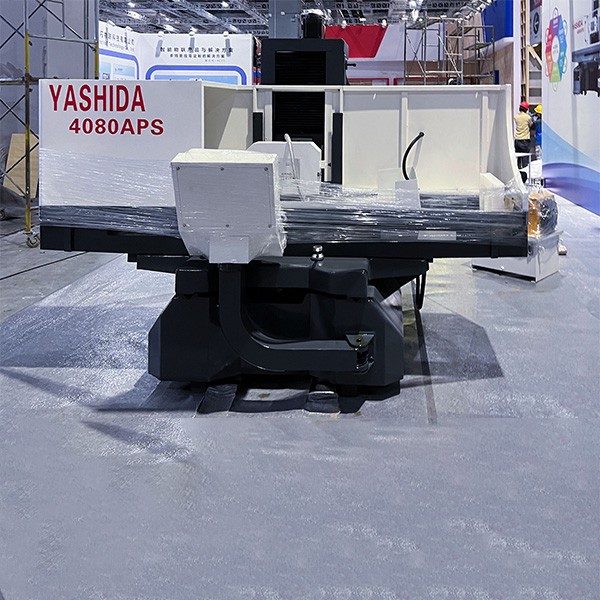

YASHIDA的平面磨床采用進口核心零部件，從而保證精度和光潔度等重要指標適合高精密磨削。精度0.005mm/300mm內，光潔度小于Ra0.6um。

2. 足夠的剛性和抗振性

沖壓模具材料多為Cr12、Cr12MoV、SKD11、DC53等高碳高鉻工具鋼，其硬度通常在HRC58-62。磨削此類材料時會產生較大的磨削力和振動。如果平面磨床剛性不足，會出現“讓刀”現象，導致零件尺寸偏差和表面波紋。

具體要求包括：

磨頭與立柱連接剛性：磨頭滑道采用雙V型或滾柱導軌，接觸剛度高，無爬行現象。

工作臺導軌形式：優先選用靜壓導軌或高精度滾珠導軌，摩擦系數小，低速運動平穩。

這方面YASHIDA磨床高度契合這種精密磨削的需求，滾珠絲桿，靜壓主軸這些都是核心配置。

3. 主軸性能與砂輪線速度

沖壓模具磨削常用WA（白剛玉）、PA（鉻剛玉）或CBN（立方氮化硼）砂輪。主軸性能直接影響磨削效率和表面質量：

主軸功率：一般要求≥5.5kW，對于寬大模板或深切磨削建議選用7.5kW以上主軸。

轉速范圍：普通砂輪轉速約1440-2800rpm，使用CBN砂輪時需配備變頻主軸，實現6000-12000rpm可調，以匹配最佳線速度（35-60m/s）。

動平衡等級：主軸出廠動平衡應達到G0.4等級，并配有在線動平衡儀接口，方便換輪后快速平衡。

4. 冷卻與排屑系統

沖壓模具磨削極易產生磨削燒傷和微裂紋，因此對冷卻系統要求嚴格：

冷卻液流量與壓力：至少配備80L/min以上流量，0.3-0.5MPa壓力，確保能有效沖入磨削弧區。

噴嘴多角度可調：可同時對準砂輪與工件接觸點，并具備側向輔助冷卻。

磁性分離器+紙帶過濾：避免磨屑二次劃傷工件表面。

磨頭密封結構：防止冷卻液和粉塵進入主軸軸承，延長主軸壽命。

5. 數控系統與功能要求

現代沖壓模具形狀日趨復雜，對平面磨床的數控功能提出更高要求：

至少三軸聯動（X軸工作臺縱、Y軸橫向、Z軸垂直），支持斜切入磨、臺階磨。

修砂自動補償：砂輪修整后系統自動補償半徑損失，保證連續加工精度。

在線測量功能：可配測量頭，實現粗磨-測量-精磨閉環控制。

加工程序存儲與模擬：便于不同模板的快速換產。

二、沖壓模具典型零件的磨削方案設計

理解了平面磨床的要求后，還需要針對不同沖壓模具零件設計合理的磨削方案。以下以幾種典型零件為例進行說明。

1. 沖頭（凸模）磨削方案

沖頭通常為細長形狀，熱處理后硬度高，易變形。磨削方案要點：

裝夾方式：采用正弦磁臺或精密平口鉗，并用百分表校正垂直度與平行度。細長沖頭可墊等高塊，避免磁性吸力引起彎曲。

粗磨：選用46# PA砂輪，線速度35m/s，橫向進給0.02mm/行程，磨削余量留0.05-0.08mm。

精磨：換用80# WA砂輪，線速度40m/s，橫向進給0.003-0.005mm/行程，光磨3-4個行程。期間充分冷卻。

防止燒傷：每磨完一輪，用冷卻液充分沖洗并停機冷卻，嚴格控制每次下刀量≤0.003mm。

2. 凹模型孔磨削方案

凹模型孔周邊需要極高的平面度和垂直度，常采用成型磨或坐標磨，但平面磨床也可完成直壁通槽的磨削：

磨前預處理：線切割或銑削開粗后留0.1-0.15mm磨削余量，并低溫回火消除應力。

砂輪選擇：使用1A1型平行砂輪，粒度80-120#，硬度中軟（K-L級），組織號5-6。

磨削路徑：數控平面磨可采用往復磨削加單邊切入法。先磨基準面，再磨對邊，每次進給0.005mm，最后用千分表檢測平行度。

尺寸控制：采用在線測量或量塊比對，確保最終尺寸公差在±0.005mm內。

3. 大型模板（如固定板、卸料板）磨削方案

大型模板面積大，厚度薄，最怕磨削后翹曲變形。方案如下：

粗磨：先磨一面，翻面粗磨另一面，反復兩次基本去除應力變形。粗磨砂輪選用36-46#。

精磨：采用往復式平面磨，刀具路徑為“之”字形，避免局部過熱。磨頭垂直進給每次不超過0.003mm。

輔助工藝：可使用雙端面磨床進行高效率加工，若用普通平面磨床則必須頻繁退磁和放松裝夾，以釋放應力。

檢測：精磨后用電子水平儀或刀口尺檢查平面度，用千分尺均布測8-12個點檢查厚度一致性，偏差應≤0.005mm/300mm。

4. 斜面與成形磨削方案

對于帶有斜面的沖頭座或滑塊，需要成形磨削：

工裝設計：使用精密正弦磁臺或角度墊塊，計算所需正弦值并墊量塊，角度誤差控制在±2′以內。

砂輪修整：用金剛石筆按相同角度修整砂輪邊緣，修整后做平衡。

磨削工藝：先粗磨接近尺寸，精磨時走刀速度減慢至3-5m/min，避免砂輪邊角磨損造成圓弧。

三、磨削方案設計的通用原則

針對沖壓模具的任何零件，優秀的磨削方案都應遵循以下原則：

先基準后其他：先磨出高精度的基準面（通常為大平面或互為垂直的兩面），再以此為基準磨其他部位。

分階段磨削：粗磨留余量0.03-0.08mm，去應力后再精磨，不可一次到位。

合理選擇砂輪：硬度高的材料選軟砂輪，防止燒傷；粗磨選較粗粒度，精磨選較細粒度。

充分冷卻與潤滑：冷卻液濃度保持5%-8%，定期更換；有條件可使用油基磨削油，避免水基引起的銹蝕。

勤檢測與記錄：每次磨削后檢測關鍵尺寸，建立工藝參數檔案，便于后續同類零件快速調用。

以上這些都是YASHIDA磨床廠家里從業多年的老師傅的經驗，YASHIDA的多名工程師都具有在臺灣，日本等頭部磨床企業從業的經驗和技術手段。這也是能夠保證我們生產的磨床能夠保持穩定的性能和高精度等的基本。
