模具鋼不是個好磨削的工件，高硬度模具鋼導熱差、脆性大，磨削時易因磨削熱產(chǎn)生燒傷、裂紋與變形，同時高硬度也大幅增加了砂輪匹配與高精度控制的難度。要求磨床具備微米級的定位精度、高剛性床身結(jié)構(gòu)、充足的冷卻流量和低振動性能，才能穩(wěn)定加工高硬度材料，防止燒傷、振紋與變形。

一、突破性精度：為模具鋼高效加工奠定基礎(chǔ)

模具鋼平面加工中，精度與效率往往相互制約。普通磨床為保證0.01mm左右的平面度，不得不采用極小的進給量并頻繁測量調(diào)整，導致單件加工時間大幅延長。而YASHIDA高精度平面磨床，常態(tài)加工精度穩(wěn)定控制在0.005mm以內(nèi)，通過優(yōu)化工藝與機床剛性，更可達到0.002mm的高精度，完全滿足精密沖壓模、塑膠模對模板平面度與平行度的嚴苛要求。

高精度帶來的直接效率提升體現(xiàn)在兩個方面：

減少精磨次數(shù)：由于機床本身幾何精度高、重復定位穩(wěn)定性好，從粗磨到精磨的轉(zhuǎn)換過程更加平順，通常可比普通磨床減少2-3次精磨走刀，每件模具鋼零件節(jié)省5-10分鐘。

降低在線測量與補償時間：普通磨床加工模具鋼時，每磨削0.05-0.10mm就需要停機測量，防止超差。而高精度平面磨床憑借穩(wěn)定的精度保持性，可以連續(xù)完成整個余量磨削后再進行終檢，大幅壓縮輔助時間。

二、鏡面級光潔度：Ra0.02實現(xiàn)以磨代拋

模具鋼平面往往需要極低的表面粗糙度，以滿足脫模、耐磨及外觀要求。傳統(tǒng)工藝中，普通磨床加工后表面粗糙度通常在Ra0.4-0.8μm，還需要額外的拋光工序，不僅耗時且容易破壞平面度。YASHIDA高精度平面磨床配合合適的砂輪與磨削參數(shù)，可直接將模具鋼表面光潔度做到Ra0.02，達到鏡面磨削效果。

這一能力對效率提升的意義尤為突出：

省去拋光工序：對于許多模具鋼零件（如鏡面模、高光塑膠模鑲件），磨削后直接滿足Ra0.02的光潔度要求，無需人工或機械拋光，單件可節(jié)省20-40分鐘的拋光時間，同時避免了拋光產(chǎn)生的棱邊圓角或平面凹陷。

提高后續(xù)涂層或蝕紋質(zhì)量：鏡面級的基底表面使PVD涂層或模具蝕紋附著更均勻，減少因表面缺陷導致的返工，從全流程角度提升綜合效率。

三、核心部件進口配置：保障連續(xù)高效運行

模具鋼平面磨削往往需要長時間連續(xù)作業(yè)，機床的可靠性與穩(wěn)定性是效率能否維持的關(guān)鍵。該高精度平面磨床的核心部件全部采用日本進口或臺灣高品質(zhì)品牌，具體包括：

主軸：選用日本進口高剛性超精密主軸，回轉(zhuǎn)精度高、溫升低，允許長時間以較大切深磨削模具鋼而無需停機冷卻，主軸壽命和維修周期遠超普通國產(chǎn)配置。

導軌與絲杠：采用臺灣上銀或銀泰的高精度直線導軌與滾珠絲杠，定位精度高、摩擦阻力小，保證了數(shù)控進給的快速響應與長期一致性，使磨削過程中的微量進給準確無誤，避免因爬行或過切導致的反復加工。

液壓系統(tǒng)：日本或臺灣高品質(zhì)液壓元件，工作臺往復運動平穩(wěn)可靠，換向沖擊小，特別適合模具鋼大面積平面磨削時對均勻性的要求，減少了因振動或速度不均造成的磨削紋路和返工。

得益于這些核心部件的高品質(zhì)，機床平均無故障時間顯著延長，設(shè)備綜合效率可提升20%以上。對于模具企業(yè)而言，這意味著更少的停機維修、更穩(wěn)定的生產(chǎn)節(jié)拍和更高的產(chǎn)出。

四、效率提升的量化表現(xiàn)：模具鋼加工實例

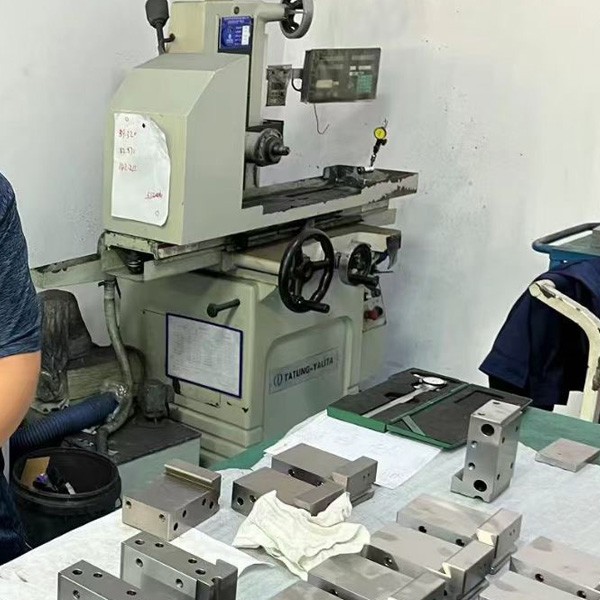

以典型模具鋼材料 Cr12MoV（HRC58-62） 為例，工件尺寸為400mm×300mm，平面磨削余量0.4mm，要求平面度0.008mm、表面光潔度Ra0.1。對比測試數(shù)據(jù)如下：

對比項 普通平面磨床 高精度平面磨床（日本/臺灣核心部件）

粗磨單次進給 0.01-0.015mm 0.025-0.03mm

精磨次數(shù) 5-6次 3次

是否需要拋光 需要（約15分鐘） 不需要（直接達到Ra0.08）

總加工時間 35-40分鐘 18-22分鐘

結(jié)果顯示，采用高精度平面磨床后，單件模具鋼平面加工時間縮短約45%，同時精度穩(wěn)定性更高，廢品率從5%降至0.5%以下。

對于 SKD11 模具鋼（硬度HRC60-62）的鏡面要求（Ra0.02）加工，普通磨床根本無法直接達到，需要磨削后上精密拋光機，單件總耗時超過60分鐘。而該磨床通過鏡面磨削技術(shù)，直接加工出Ra0.018-0.02的光潔度，總耗時僅25分鐘左右，效率提升超過50%。

五、選型與使用建議

為充分發(fā)揮高精度平面磨床在模具鋼平面加工中的效率與精度優(yōu)勢，建議用戶注意以下幾點：

砂輪匹配：對于要求Ra0.02鏡面效果的模具鋼，推薦選用樹脂結(jié)合劑CBN砂輪或超細粒度陶瓷砂輪，配合合理的線速度（30-35m/s）和修整參數(shù)。

冷卻液選擇：模具鋼鏡面磨削時建議使用高過濾精度的水基磨削液，并保持充足流量，避免磨削熱導致精度漂移或表面燒傷。

定期維護核心部件：日本/臺灣主軸及導軌雖可靠性高，但仍需按手冊定期潤滑、清潔防護罩，每半年檢測一次主軸振動和導軌間隙，確保長期精度穩(wěn)定在0.005mm以內(nèi)。

編程策略：利用數(shù)控系統(tǒng)的粗精磨分開編程，粗磨留余量0.03-0.05mm，精磨采用微量進給與光磨結(jié)合，可同時保證效率與鏡面效果。

從實際使用的案例中表面，YASHIDA高精度平面磨床在模具鋼平面加工可以做到精度與效率的雙重突破。其0.005mm（可至0.002mm）的穩(wěn)定精度和Ra0.02鏡面磨削能力，減少了精磨次數(shù)和后續(xù)拋光工序，提升了模具鋼零件的加工質(zhì)量與一致性。而核心部件采用日本進口及臺灣高品質(zhì)配置，確保了機床在長期重負荷磨削下的可靠性與穩(wěn)定性，使效率提升得以持續(xù)兌現(xiàn)。
